mcx连接器母头低损耗射频电缆RG316直式压接式

mcx连接器母头低损耗射频电缆RG316直式压接式

料号： DOSIN-809-1010
标签： mcx连接器,同轴线缆,母头,50欧,直式,RG316,压接
材料：黄铜/铁氟龙/磷/镀金
产品特点：

  • ISO认证厂家，产品品质达到ROHS、UL、REACH标准；

  • 厂家直销批发价格，免费提供样品测试；产品可根据材质和性能要求定制；

  • 依据国际MIL-C-39012，CECC22120和IEC60169-8标准生产。产品设计合理紧凑，减少安装空间；

  • 和具有相同尺寸中心针的绝缘体的SMB相比，尺寸减少30%，因此重量更轻，可用于更小空间；

  • 推入式界面，非常适合快速插拔使用，方便快捷；

  • 高性价比，出色的宽频性能和低反射率，使用性能稳定；

联系我们

电气性能

阻抗 50 ohm
频率范围 0~6 GHz
电压驻波比 直式 ≦ 1.3max / 弯式≦ 1.5max
耐电压 1000 V rms
工作电压 355 V rms
中心接触电阻 ≦ 5.0 mΩ (Milliohms max.)
外接触电阻围 ≦ 1.0 mΩ (Milliohms max.)
绝缘电阻 ≧ 1000 mΩ

机械性能

耦合方式 推入式
保持力 4 lbs min
机械寿命 大于500次（使用铍铜中心时）

环境性能

环境温度 Teflon -65°C ~ +155°C
振动 MIL-STD-202 Meth.204
耐腐蚀性 MIL-STD-202 Meth. 101

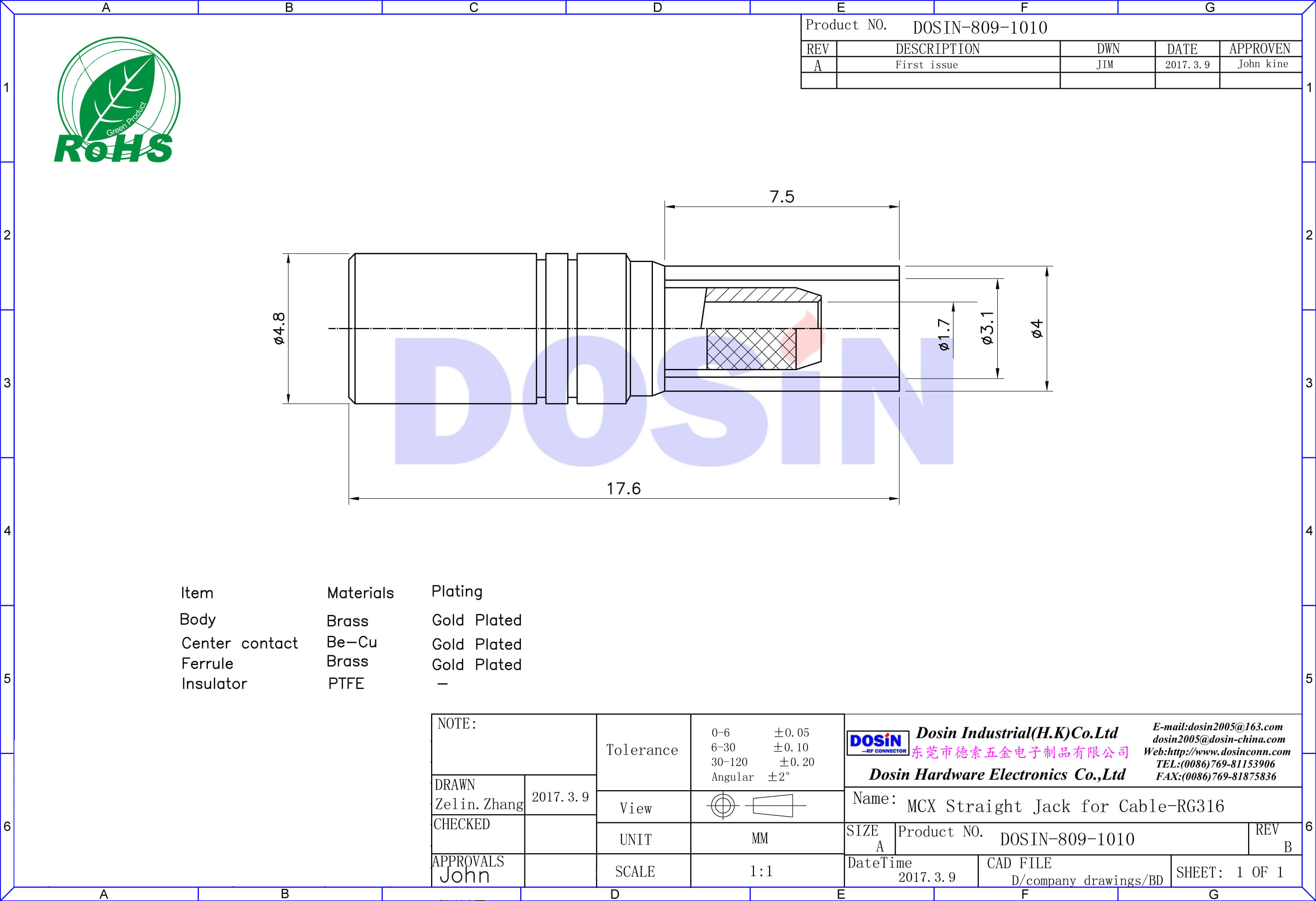

注释：具体规格参考图纸

类型 材料 表面处理
主体 黄铜 镀金
绝缘体 铁氟龙 白色
中心针 黄铜 镀金
